使用Global Mapper进行水坝建模：从选址、导流到库容计算的全流程指南

水坝建模
Global Mapper拥有大量先进的地形编辑工具，适合规划工程或施工项目。将地形编辑工具与用于流域建模和体积计算的分析选项相结合，Global Mapper 是水坝创建项目建模的理想工具。

选址确定
水坝可以有多种用途，常见的用途是创建水库或在人造结构的上游蓄水。使用 Global Mapper 的地形处理工具，可以通过进行流域分析来确定现有溪流和河流的路径。通过在流域分析设置中增加定义局部集水区的蕞小河流长度和蕞小排水面积，可以仅识别较大的水道并将其创建为 Global Mapper 中的线要素。

在 Global Mapper 中使用点云数据创建的数字地形模型与"创建流域"工具结合使用，以识别水流可能在地表流动的位置。

使用在 Global Mapper 中生成的等高线，可以离散地描述当地地形，并可以确定预期的坝高和水位。理想情况下，水坝将横跨河流较窄的段落，其高度将在上游形成一个水库。

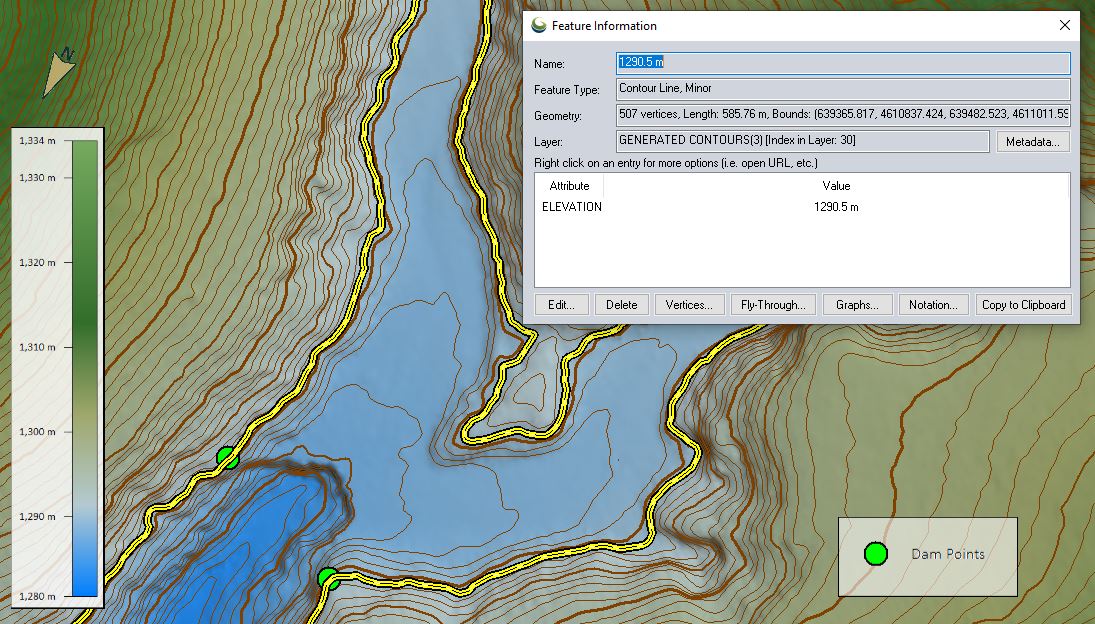

在 Global Mapper 中可以轻松生成的等高线，用于确定预期水坝的高度，并协助添加指导点以规划该要素。

导流
为了在现有河流上建造永'久性水坝结构，需要将水从建筑工地引开。对于混凝土水坝的建造，通常采用围堰和一条为河流开辟替代路径的渠道来进行导流。可以使用 Global Mapper 中的地形编辑和分析工具对这两种地形改造进行建模和测量。

地形绘制
Global Mapper 的地形绘制工具是修改地形网格的有用工具，它提供了减低、升高和设置地形高度以及其他多种功能。使用这些功能，可以在地形网格中创建土制围堰和渠道，并且可以使用流域分析工具来确认河流自然流向的变化。

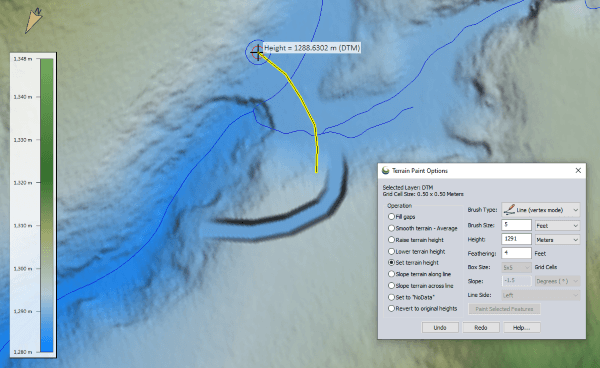

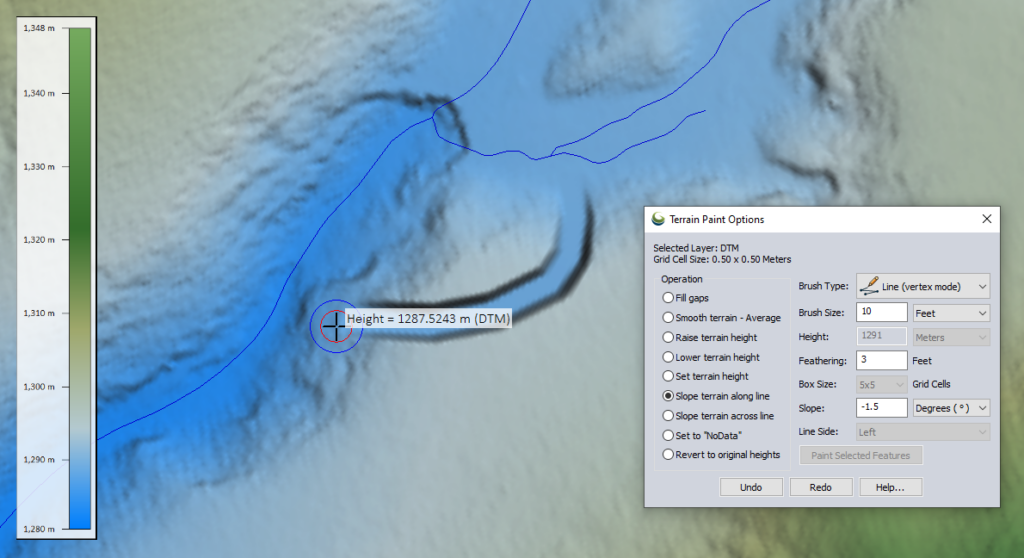

从永'久性水坝址的上游开始，使用地形绘制中的"沿线坡度地形"功能来在地形中开挖一条渠道，为河流创建一条旁路。应用负坡度值以使水流能够绕过计划的建筑工地。

地形绘制用于使用光标作为画笔来手动编辑地形表面。


使用类似的方法，通过"设置地形高度"在地形网格上建造围堰。此过程会创建一个横跨河床的土堆，将水流引入创建的渠道并绕过计划的建筑工地。

地形绘制画笔的功能类似于数字化器的矢量要素创建工具，它可以改变特定点、沿线或区域内的地形。

流域分析
为了确认建模的围堰和渠道能够有效地将现有河流引导到永'久性水坝址周围，可以进行局部流域分析，以创建显示水流预测路径的流线。

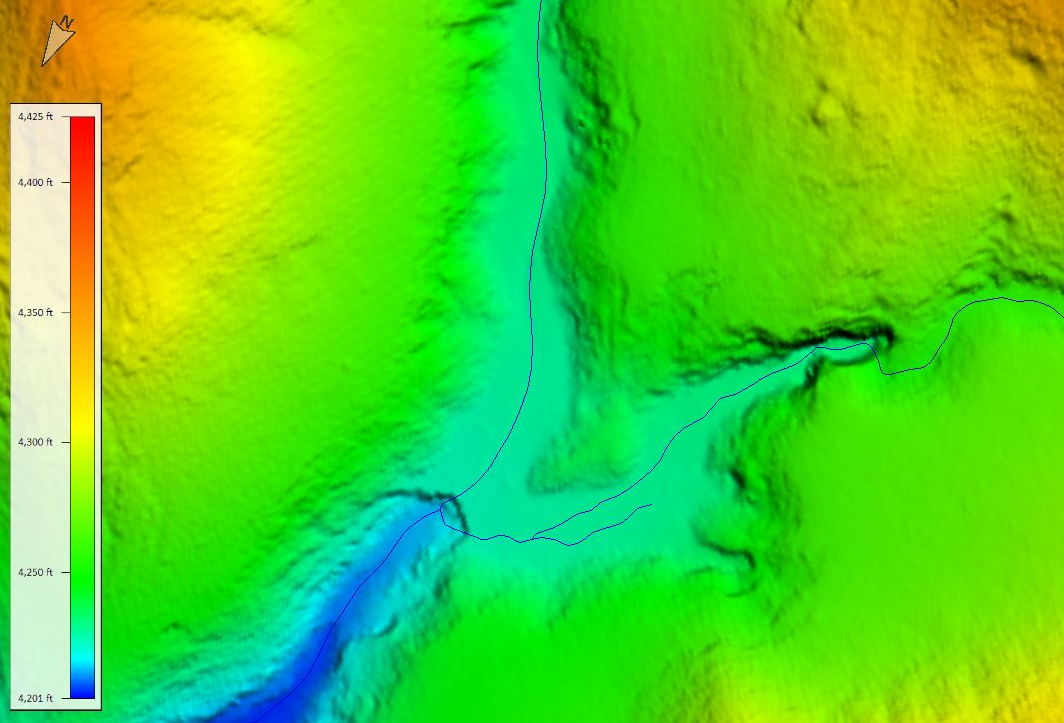

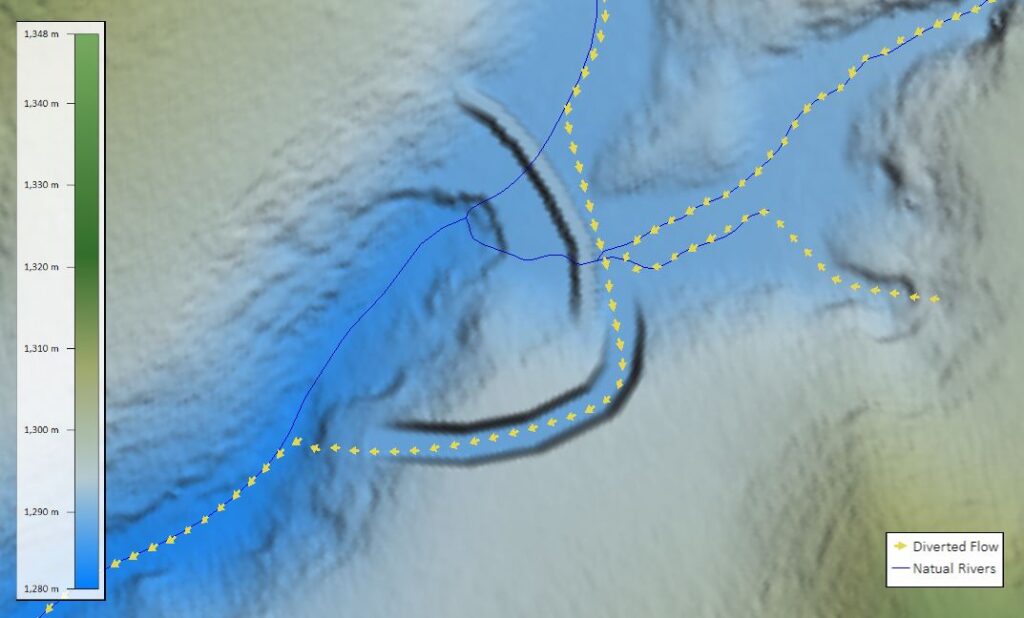

比较原始河流路径与新的流线，可以看出渠道和围堰的计划将把河流引导到计划的水坝址周围。

通过流域分析，可以显示建模围堰和渠道的结果，并可以对地形进行任一必要的修改。如果需要，地形绘制工具也可用于还原任意已更改的地形值，从而允许使用不同的值重新开始模拟创建围堰和渠道的过程。

体积计算

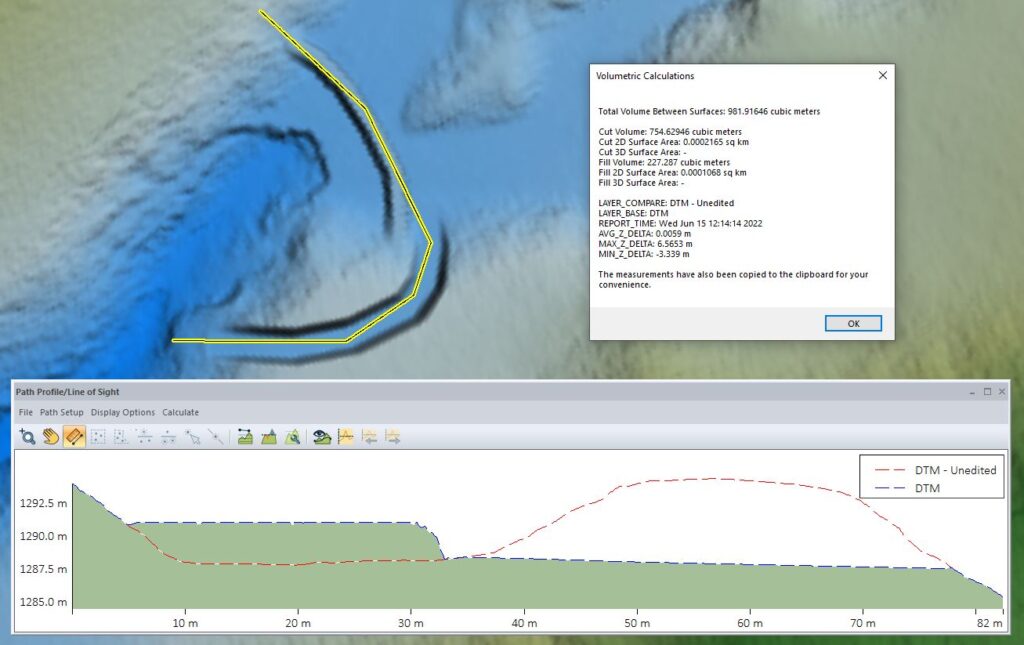

地形绘制工具可以轻松地手动改变地形，但此方法不提供对数据所做更改的任意可量化度量。要计算绘制（或更改）后的地形与原始表面之间的差异，需要将原始地形表面的一个版本加载到工作区中，并执行表面之间的体积计算。

使用"测量表面间体积"工具，从原始表面中减去更改后的表面，以提供挖方和填方的体积测量值。这些测量值将使用 Global Mapper 配置选项中"测量/单位"部分设置的体积单位，如果需要调整所使用的单位，可以再次执行此计算。

路径剖面视图显示了编辑后的和原始的地形，允许沿绘制路径查看变化。

永'久性水坝建模
随着围堰和渠道的实施，河流将从永'久性水坝建筑工地改道。为了对永'久性水坝的建造进行建模，使用 Global Mapper 的数字化器工具创建一个代表水坝顶部的面要素。确保该要素宽度均匀，它由一条线通过缓冲区分区创建工具生成，该工具将坝的中‘心线扩展到所需宽度。

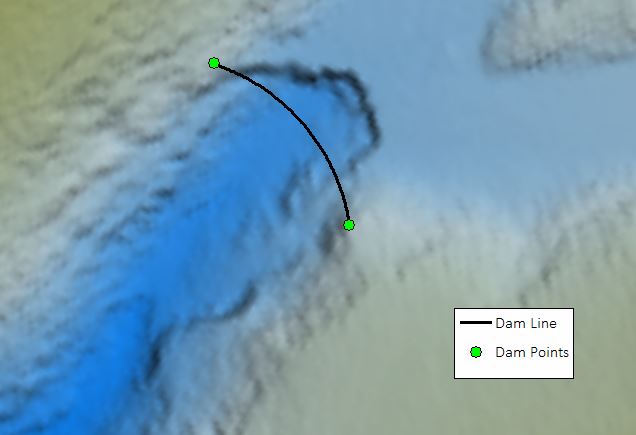

为了给水坝创建统一的弧形形状，使用"创建弧线"数字化器选项生成一个较大的弧，然后进行裁剪和重新定位。

创建代表水坝的面之后，可以添加一个高程属性来表示该要素的高度。此高度将基于初始规划期间先前创建的等高线。现在具有高程的水坝多边形可以挤压到地形中，从而将水坝建模为矢量要素。

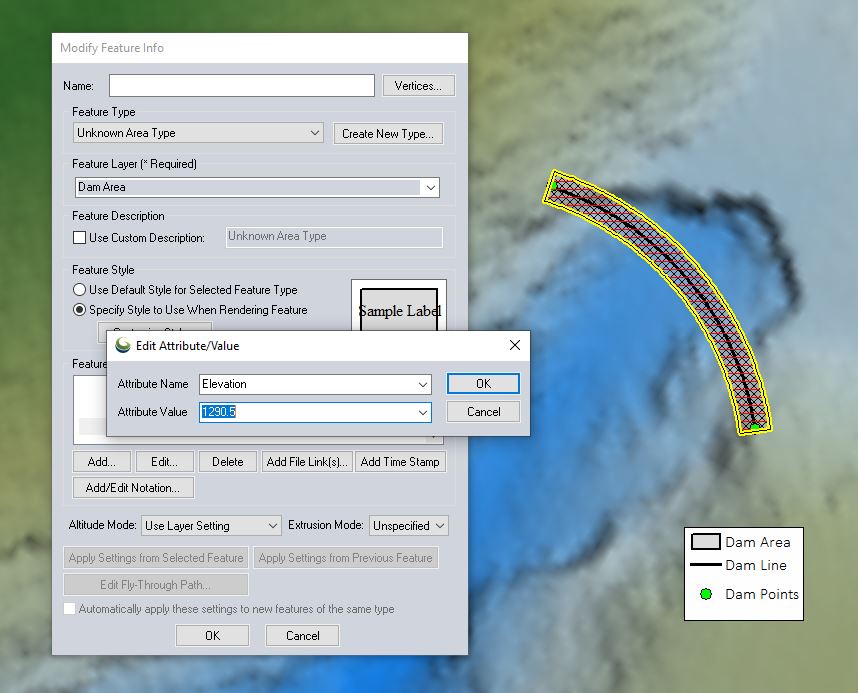

将高程值作为属性添加到创建的水坝面要素中。这允许将该要素挤压到地形表面并在 3D 中查看。

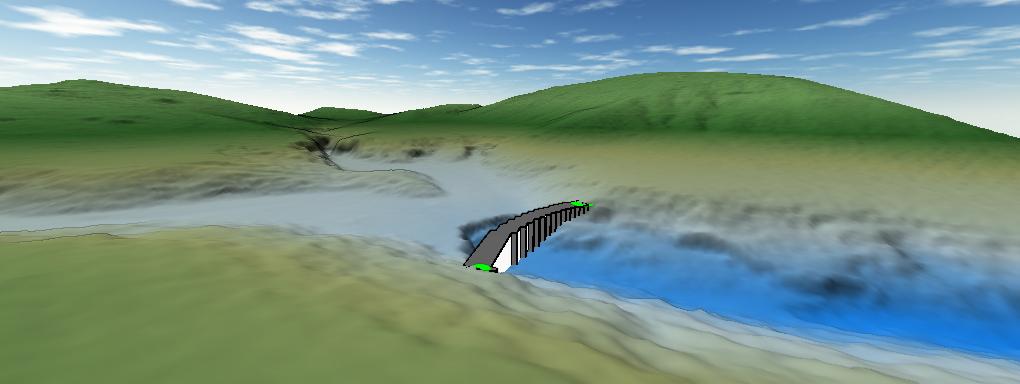

作为 3D 多边形，水坝要素被挤压并与数字地形模型一起显示在 3D 查看器中。

地形建模
为了将水坝融入地形，使用"创建平整场地"工具将先前创建的多边形的高程应用为局部修改的表面。该工具在选定的多边形内部创建一个平整的网格区域，并以用户定义的坡度将其与周围地形连接起来。

选择水坝多边形后，"创建平整场地"工具使用 3D 矢量要素的高程创建一个具有蕞小坡度的网格化水坝模型，使得水坝底部略宽于顶部。这种地形创建方法还会生成一份报告，其中包含水坝模型计算出的挖方和填方体积。

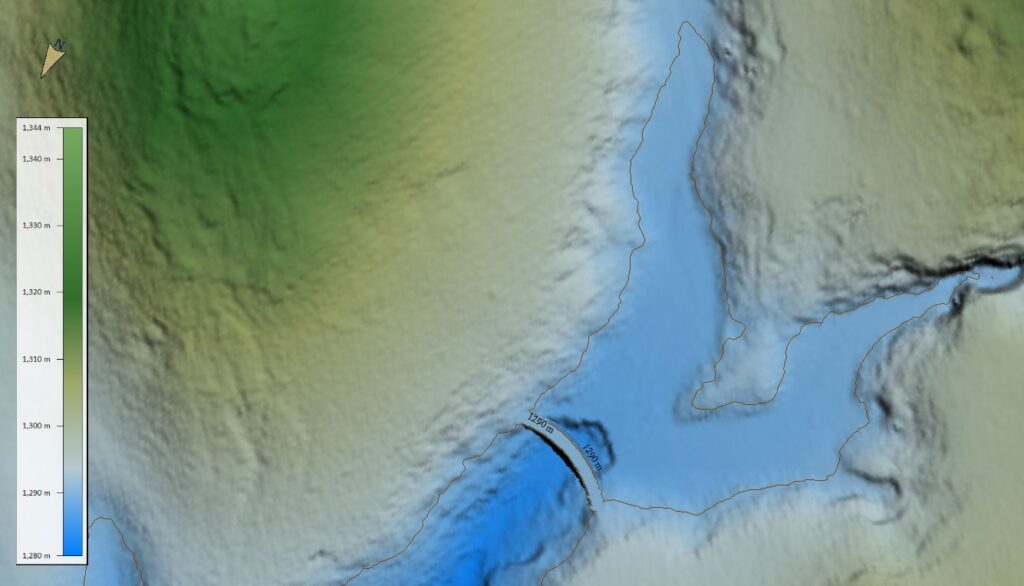

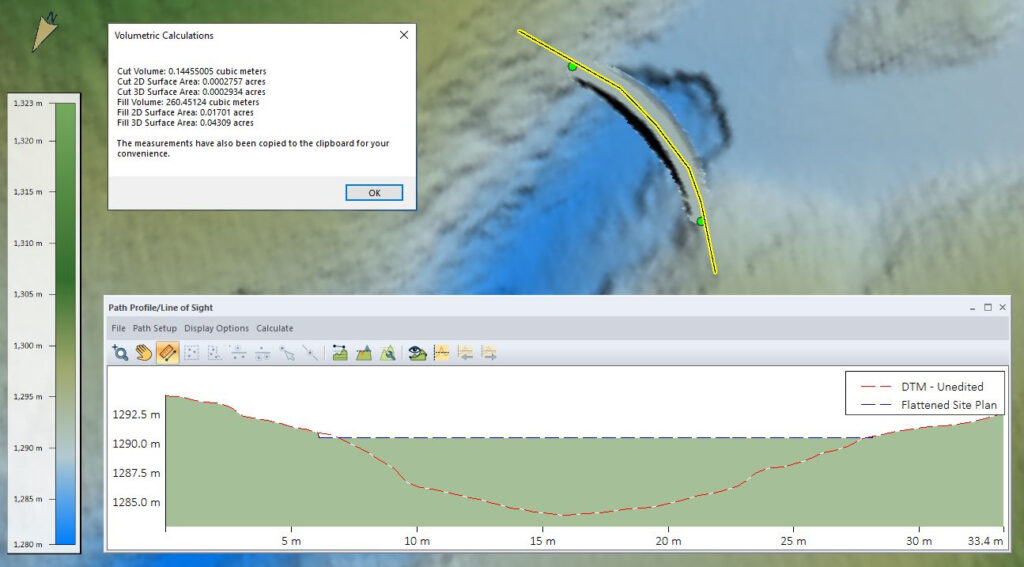

如路径剖面视图所示，网格化水坝模型在 Global Mapper 中创建为一个独立的地形图层。为了将水坝模型与原始地形结合，可以将这两个图层显示为一个连贯的模型，并以任意支持的高程格式导出到单个文件中。

平整的水坝模型创建为一个独立的图层，但可以与原始地形模型一起导出，以便将图层合并到单个文件中。

水库库容计算
水坝的设计规定水库的蕞高水位将比水坝结构的高度低半米。这一精准的高程可用于模拟水库的范围，并计算其蕞大蓄水量。

使用等高线创建工具，生成特定高程处的单条等高线，勾勒出从地形得出的蕞高水位。由于水坝现已融入地形，水坝的上游侧构成了水库轮廓的一部分，其余部分由周围地形决定。

使用 Global Mapper 的等高线创建工具，通过追踪地形网格中的单个高程值来创建线条。


使用 Global Mapper 的数字化器工具将水库轮廓转换为多边形后，可以在 2D 和 3D 地图上显示蕞大水库范围的全貌。该多边形也可用于通过"堆体积计算"工具计算水库的蕞大库容。

Global Mapper 中的堆积体积计算工具可根据选定的面要素，测量凹坑或土堆的体积。
