RockWorks - 地表数据可视化软件
RockWorks是一个综合软件程序,用于为环境、岩土工程、采矿和石油行业创建2D和3D地图、日志和横截面、地质模型、体积报告和一般地质图。RockWorks是环境、岩土、石油和采矿行业地表和地下数据可视化的标准,具有地图、日志、横截面、围栏图、实体模型和体积计算等常用工具。
RockWorks提供多种用于分析地表和地下数据的选项,并接受不同的数据类型,例如地层学、岩性、井下地球化学/地球物理/岩土测量、颜色间隔、裂缝和含水层数据。RockWorks为井下数据的入门提供了可访问的数据库并附加了强的查询工具、插值曲面和实体模型,计算存储量和超出的量,呈现地图、日志、截面、栅栏、实体模型、报告和动画等等。

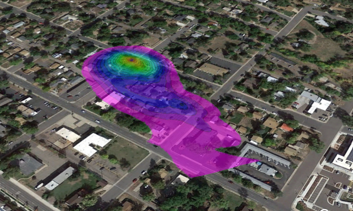

在其内置的2D和3D查看/编辑窗口中显示RockWorks图形输出,或导出到CAD、Google Earth和其他GIS程序。使用ReportWorks模块为报告和海报创建页面布局。
RockWorks 具有三种不同的功能版本:Basic,Standard和Advanced。
这三个版本都包括RockWorks Datasheet和ModOps、Utilities和Graphics菜单。这些菜单提供了用于映射XYZ数据、建模XYZG点、创建stereonet和rose图、创建Piper、Stiff和Durov图等等的程序。这是RockWorks的通用“工具箱”。
三个功能版本还包括三个图形输出程序:RockPlot2D、RockPlot3D和ReportWorks。
这个三个版本还包括钻孔管理器及其用于存储和管理钻孔数据的本地数据库。
RockWorks 基本版—工具箱和柱状图、柱状截面图
可基于软件数据表中的空间和构造数据,创建二维或三维地图、模型和图表等;可基于存储在钻孔数据库中的地下数据,创建二维和三维柱状图和测井截面图表。
钻井编录和测井剖面-在数据库中输入钻孔或探井数据,创建孔位布置图,二维和三维钻井编录和测井剖面图表。横截面可以根据钻孔数据进行简单的计算得到。
数据管理工具
• SQLite和MDB数据库可以存储孔下岩性、地层、分析、物探、地球化学、构造、地下水面、颜色和探井组成数据
• 通过项目管理器可以方便地获取项目目录中的数据、模型和图表
• 光栅编录交互性深度记录
• 岩性和地层接触面选择器
• 复制数据查询
• Excel、AGS、LAS、HIS、KGS、Tobin、LogPlot、gINT、WCS、Fugro CPT、数据库和文本导入
•支持Excel、LogPlot、Shape、Google Earth和文本导出
• 钻孔布置和测量单位可以选择英制或公制
• 支持本地和PLSS坐标系
• 可以方便地定制包含各种参考信息的钻孔布置表
RockWorks 标准版—钻孔建模(包含了基本版的功能)
可基于存储在钻孔数据库中的地下数据,插值二维和三维模型,创建二维和三维地图、横截面图、块体模型和图表。
钻孔模型-将钻孔或探井数据输入到数据库中,并创建二维或三维地图、模型、横截面图、围栅图、等值线图和等厚线图。(同时包含基本版具有的功能)
数据管理工具
• 钻孔数据工具、从基本版进行导入和导出
• 基于岩性数据的工程地质评价
• 基于曲线数据的岩性预测
• 基于伽马计数的
RockWorks Advanced版—(包含基本版和标准版的功能)
可连接SQL数据服务器、拥有更强的自动化工具、三维断层、自定义网格、井产量图表和GIS链接。
数据管理工具
• 基本版和标准版中的全部数据工具
• MS SQL-Server数据库
• 可以导入商业土地网格
软件功能
• 程序自动化/脚本:RockWorks命令语言(RCL)是一个强的工具,它可以轻便的实现程序自动化操作,当需要生成多个模型和图表、接收新的数据或需要查询追踪设置时,对项目来说这将是有用的工具。而且无需自己编辑脚本!
• 三维断层:可以用走向、倾向和倾角来定义一个或多个断层,并使用曲面或实体建模方法来创建断层模型。
• 在数据库中存储井产量数据,并生成二维或三维产量图表或Google Earth
• 可以与GIS进行数据链接
软件版本功能列表如下:
License Level | Basic | Standard | Advanced |
RockPlot2D | Yes | Yes | Yes |
RockPlot3D | Yes | Yes | Yes |
ReportWorks | Yes | Yes | Yes |
Utilities (including EarthApps) | Yes | Yes | Yes |
Logs & Sections | Yes | Yes | Yes |
Borehole-Based Modeling | --- | Yes | Yes |
SQL Server, Automation, 3D Faulting | --- | --- | Yes |
Network licenses available: | Yes | Yes | Yes |
工业中的RockWorks:
岩土工程
RockWorks为岩土工程提供用于评估施工和挖掘现场的图形和分析工具。创建钻孔日志和横截面、数十种不同类型的地图、结构图、地质/岩土工程/裂缝/颜色模型、体积报告等。无论您处于项目的开始、中期还是结束阶段,您都会发现RockWorks将为您和您的客户节省时间和金钱。
环境

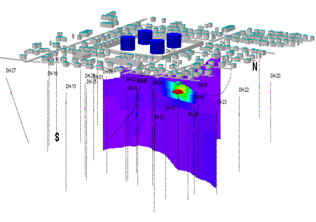

RockWorks提供钻孔日志、横截面、浓度图、羽流模型、地质模型、基于时间的动画、地球化学图等,将帮助环境人士完成从场地特征到修复规划和执行的整个过程。
矿业
采矿人员在其项目的勘探和生产阶段依赖RockWorks点和等高线、2D和3D日志显示、投影剖面、块模型插值和编辑、详细的体积计算以及导入/导出工具。
油和气
RockWorks为石油地质学家提供完成工作的工具:测井、绘图(气泡、结构、等深线、陆地网格、测井图)、横截面、地层建模、储层建模等等。
RockWorks操作系统要求:
-
Windows 7,Windows 8或Windows 10(不支持Windows XP,NT,2000、98和ME)
-
64位操作系统
-
4GB以上 RAM
-
大量的可用磁盘空间
-
显示设置为1920×1080像素
-
EarthApps和Google Earth导出需要安装Google提供的Google®Earth
-
RockWare Network License Administrator (适用于网络许可证) - 在Windows Server 2008(或更高版本)或Windows 7(或更高版本)下运行
使用更多RAM,更快的处理器和用于建模和3D显示的增强视频将为您带来更好的效果
RockWorks 2022应在Windows 7、Windows 8和Windows 10中安装、许可和运行。它有64位版本。64位版本支持更大的型号和更快的处理速度,并且需要64位版本的Windows。
RockWorks 的应用领域:
1、石油天然气-井位测定、地质构造与地质等厚线图、录井与横截面图、地层模型与围栅图、产量图表等
2、环境工程-钻孔数据库(岩性、地层和分析数据等)、点图和等值线图、录井图、横截面图、烟羽模型
3、采矿工业-钻孔数据库(岩性、试验和物探数据等)、二维和三维录井图表、块体模型、体积定量工具
4、岩土工程-钻孔数据库(岩性、物探和岩土数据等)、测井图、截面图、表面/实体模型、构造工具箱
