LaboTex - 晶体学织构分析软件

织构计算与分析软件
更多文章 >>



LaboTex 3 · Crystallographic Texture Analysis

LaboTex 晶体学织构分析软件

面向晶体材料织构数据的计算、分析与可视化,可处理取向分布函数(ODF)、极图(PF)和逆极图(IPF),用于衍射数据与单个取向数据的整理和研究。

从实验极图处理到织构组分定量分析。

LaboTex 将极图预处理、ODF 计算、取向识别、织构组分体积分数分析、模型构建以及二维和三维图形显示集中在同一 Windows 工作环境中。数据和结果可按用户、对称性、项目、样品与任务进行管理。

LaboTex 3面向晶体学织构分析的 Windows 软件系列
ODF · PF · IPF覆盖取向分布函数、极图与逆极图
多类实验数据可处理 X 射线、中子衍射及 EBSD 取向数据

核心分析能力

ODF 计算与重构

可使用 ADC 方法由完整或不完整极图计算 ODF,也可从一组带权或不带权的单个取向计算 ODF;支持 Bunge 和 Roe 欧拉角表示。

实验极图预处理

提供背景与散焦校正、初步归一化、对称化、旋转以及中心或边缘区域截取等处理,用于准备 ODF 计算所需的极图数据。

定性取向分析

可通过光标读取 ODF 与极图上的取向和强度,以欧拉角或米勒指数表示结果,并结合取向数据库查找相近取向及对称等价位置。

织构组分定量分析

支持积分法和模型函数法计算织构组分体积分数,可设置积分范围、处理组分重叠,并生成便于打印或复制的分析报告。

织构建模

可根据晶体对称性、样品对称性、ODF 网格和织构组分建立模型 ODF,并从模型结果生成极图或逆极图。

比较与派生分析

比较模式可并列查看 ODF、PF 和 IPF,支持 ODF 截线、骨架线、误取向直方图、极图截线以及 ODF 逻辑运算等分析。

数据、显示与输出

多格式数据导入

可导入多种数据格式,包括 LaboTex 极图与单取向格式,以及多种衍射和 EBSD 数据格式;软件工作流不依赖特定的衍射硬件。

二维与三维可视化

ODF、PF 和 IPF 可用二维或三维等值线方式显示;三维对象支持缩放、平移、旋转与动画,并可调整投影、颜色和等值线参数。

高分辨率与质量指标

提供高分辨率 ODF 选项,可计算拟合误差 RP、织构指数,并可针对六方、四方和正交晶系计算 Kearns 定义的各向异性因子。

结果导出

ODF、极图和逆极图可导出为 ASCII 文件;二维和三维图形可输出为 BMP 或 TIF,也可通过剪贴板用于报告与其他应用。

适用材料

  • 金属与合金
  • 陶瓷与复合材料
  • 半导体与超导体
  • 聚合物
  • 岩石与地质材料
  • 晶体取向研究

产品界面与分析结果

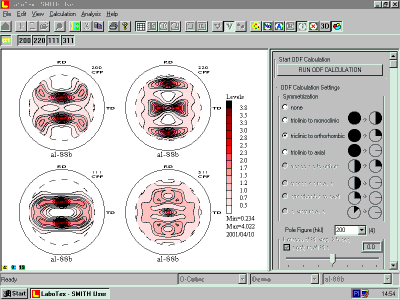

LaboTex 实验极图与 ODF 计算设置界面
实验极图与 ODF 计算参数设置

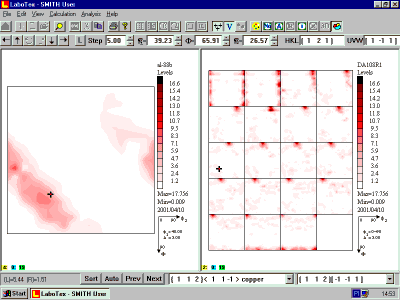

LaboTex ODF 与极图比较分析界面
ODF 与极图的取向比较分析
LaboTex 三维 ODF 显示界面
ODF 三维视图与等值面参数
LaboTex 织构组分定量分析界面
取向数据库与织构组分定量分析

运行平台与参考配置

操作系统 Windows 10 或 Windows 11。
基础配置 2 GHz 或更高处理器、1 GB 可用磁盘空间、1024 × 768 显示分辨率,并预留 USB 接口与 CD-ROM 驱动器使用条件。
图形显示 在三维视图中使用“Continuous”连续填充模式时需要支持 OpenGL 的显卡。
推荐参考 2.93 GHz 或更高处理器、100 GB 可用磁盘空间、1920 × 1080 显示分辨率及 OpenGL 显卡;当测量网格小于 5° × 5° 时,建议增加数据存储空间。

适用场景

X 射线与中子衍射织构分析

适用于实验极图预处理、ODF 计算以及极图和逆极图生成,可结合背景、散焦、归一化和对称化处理整理测量数据。

EBSD 与单取向数据分析

可从一组带权或不带权的单个取向计算 ODF,并通过欧拉角、米勒指数和取向数据库开展取向识别与比较。

材料织构定量评价

适合分析织构组分体积分数、拟合误差、织构指数和各向异性因子,用于不同样品或工艺状态的结果整理。

织构建模与对比研究

可建立模型 ODF、极图和逆极图,并结合比较模式、截线、骨架线和误取向图表观察织构差异。

服务支持

可提供正版授权采购、软件报价咨询、学术与商业许可选型、部署建议、授权续期和售后技术支持服务。新授权包含前 24 个月的软件更新与支持,后续可选择 24 个月的支持服务续期。

采购说明

产品提供单机版与多用户授权,并区分学术许可和商业许可;学术许可仅面向大学和技术大学。授权配置、保护密钥与交付方式可按实际采购方案确认。产品价格会因许可类型、用户数量、保护密钥、交付方式、税费和支持服务等因素发生变化。如需报价,请以双方确认的实际方案为准。
